Qu'est-ce qu'un ECG à 6 dérivations ?
L'ECG, ou électrocardiogramme, est la représentation graphique de l'activité électrique du cœur. Il permet de détecter certaines pathologies cardiovasculaires.
À chaque battement, une onde électrique traverse votre cœur. Cette onde provoque la contraction du cœur et le pompage du sang.
Une dérivation ECG est une direction le long de laquelle on mesure le champ de tension créé par l'activité électrique du cœur. Grâce à la technologie Withings ECG Monitor, le Withings Body Scan enregistre 6 dérivations de l'ECG, chacune relevant l'activité électrique du cœur dans une direction dans l'organisme. Pour ce faire, les dérivations II et III sont mesurées à l'aide d'un ensemble de trois électrodes (deux situées sur la poignée et une intégrée dans la balance, sous le verre) et les dérivations restantes sont calculées : I, aVL, aVR, aVF.

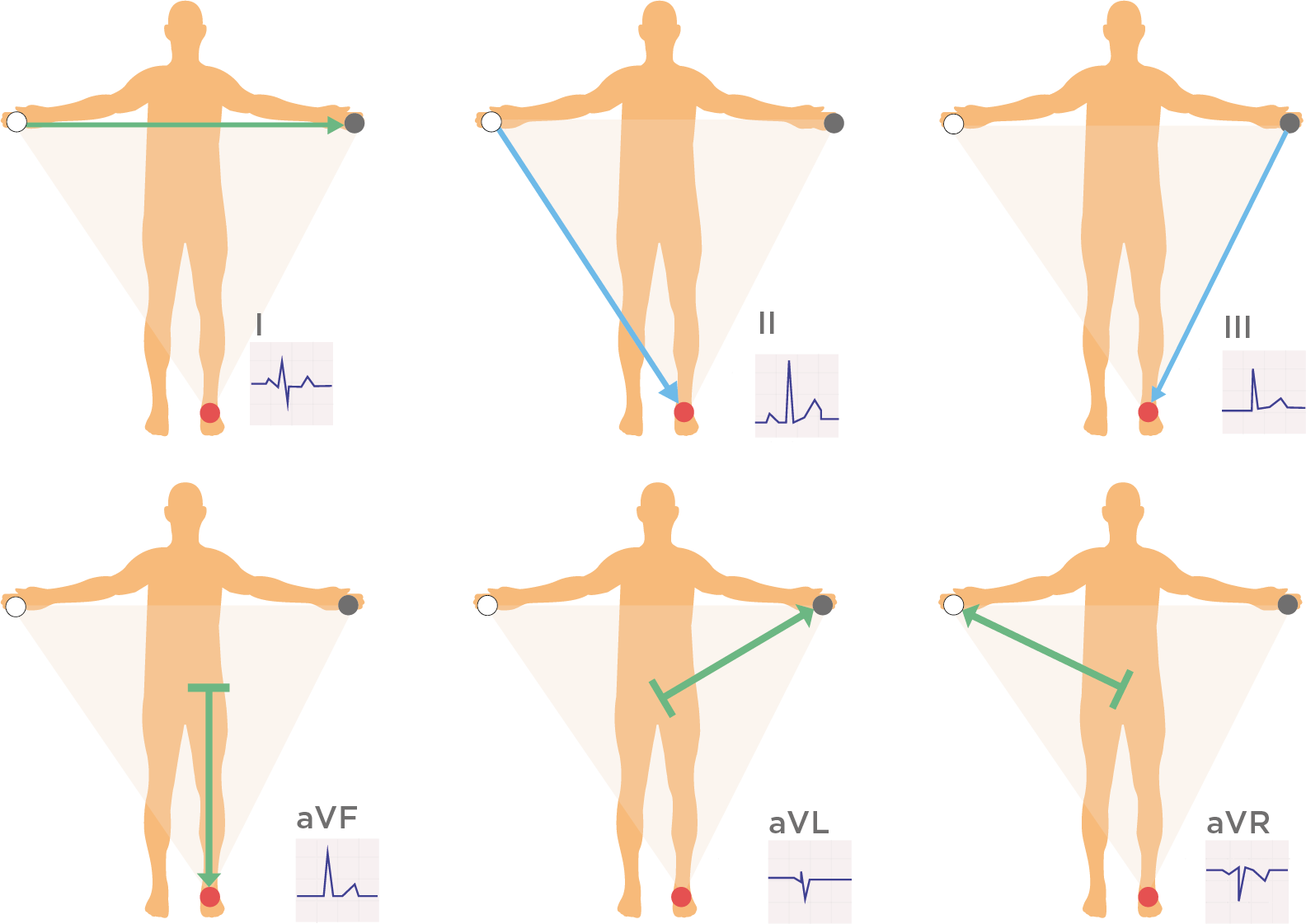

Figure 1 : Représentation des dérivations des membres (en haut) et des dérivations augmentées (en bas) mesurées par Body Scan. Les flèches vertes représentent la direction/les trajectoires à travers le corps.
Figure 2 :Autre représentation des 6 dérivations et de leurs directions.
Que recherchent les médecins sur le tracé ECG ?
Un tracé ECG normal indique la séquence temporelle d'excitation et de relaxation dans différentes parties de votre cœur suite à une onde électrique. On retrouve trois tendances distinctes :
-
Première onde : l'onde « P »
Le tracé montre une première onde électrique au moment où le courant électrique stimule les cavités supérieures droite et gauche de votre cœur : les oreillettes. -
Onde suivante : le « Complexe QRS »
Cette seconde onde montre l'électricité stimulant les cavités inférieures droite et gauche de votre cœur : les ventricules. -
Dernière onde : « l'onde T »
La dernière onde représente la repolarisation électrique (ou le retour à l'état de repos) des ventricules. En mesurant les intervalles de temps sur un ECG, les médecins peuvent savoir si ce trajet électrique est trop lent, normal, trop rapide, voire irrégulier. Ces indicateurs peuvent être le signe d'un cœur hypertrophié, surmené ou défaillant.
Quelles pathologies le Withings ECG Monitor peut-il détecter sur votre Body Scan ?
Les ECG peuvent détecter diverses pathologies, de l'angor (parfois appelée plus simplement angine de poitrine) aux crises cardiaques graves. Le Withings ECG Monitor se concentre sur la détection de la fibrillation auriculaire. Si vous pensez être en train de faire une crise cardiaque, veuillez contacter les services d'urgence.
Quels sont les différents résultats que je peux obtenir d'un enregistrement ECG ?
|
Fréquence cardiaque faible Le résultat Fréquence cardiaque faible signifie que votre cœur bat à moins de |
|
|
Fréquence cardiaque élevée Le résultat Fréquence cardiaque élevée signifie que votre cœur bat à plus de 150 bpm. Cet enregistrement ne peut pas être classé par le Withings ECG Monitor. |
|
|
Rythme sinusal Le résultat Rythme sinusal signifie que votre fréquence cardiaque se situe entre 50 et 99 bpm et que votre cœur bat régulièrement. |
|
|
Fréquence cardiaque élevée Le résultat Fréquence cardiaque élevée |
|
|
Fibrillation auriculaire Le résultat « Fibrillation auriculaire » signifie que la fréquence cardiaque est comprise entre 50 et 99 bpm et que votre cœur bat de façon irrégulière. |
|
|
Fibrillation auriculaire — Fréquence cardiaque élevée Le résultat « Fibrillation auriculaire — Fréquence cardiaque élevée » signifie que votre fréquence cardiaque est comprise entre 100 et 150 bpm et que votre cœur bat de manière irrégulière. |
|
|
Enregistrement médiocre Le résultat Enregistrement médiocre signifie que la qualité de l’enregistrement est faible et que l’ECG ne peut pas être classé. Cela peut être dû à des erreurs survenues lors de la mesure. Les causes possibles de ce type de résultat sont les suivantes : un mouvement excessif qui provoque un signal de mauvaise qualité ; la proximité d’un appareil électrique générant de forts champs électromagnétiques ; LT le fait de ne pas tenir correctement la poignée ; ou le fait de ne pas positionner correctement vos pieds peut présenter certaines conditions physiologiques qui l’empêchent d’émettre un signal suffisant HR |
|
|
Non concluant Le résultat Non concluant signifie que EN |
Remarques :
- Si vous avez des questions sur votre enregistrement ECG, veuillez en parler à votre médecin.
- Si vous rencontrez des problèmes avec vos enregistrements ECG, cliquez ici.
Important : Si vous pensez avoir une crise cardiaque (infarctus du myocarde) ou faire face à une urgence médicale, appelez les services d'urgence.
